Experiência Extraordinária Sensor de Pressão de Filme Fino Flexível ZD10-100 para uma Vida Melhor
Descrição
O sensor de pressão de filme fino flexível ZD10-100 é um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia de sensor de pressão flexível. É impresso em material fino flexível com forte adesão, resistência à flexão e alta sensibilidade de materiais funcionais Nano flexíveis, de modo a obter alta sensibilidade de detecção de pressão.
O sensor de pressão de filme flexível é um sensor resistivo. A resistência de saída diminui à medida que a pressão aplicada na superfície do sensor aumenta. A pressão pode ser medida através de uma relação específica pressão-resistência.
O ZD10-100 é usado principalmente para detecção de baixa pressão em uma determinada área. Seu ponto de resposta é tão baixo quanto abaixo de 50g, o que pode detectar efetivamente o acionamento de pressão e a mudança de pressão na superfície do sensor ZD10-100. Pode ser amplamente utilizado em casa inteligente, eletrônicos de consumo, eletrônicos automotivos e outros campos
Características
Ø Ultra-fino, espessura inferior a 0,3 mm
Ø Embalagem flexível à prova d'água
Ø resistência à flexão
Ø Resposta rápida
Ø Longa vida útil, passou no teste de pressão de mais de 1 milhão de vezes
Ø O sinal de saída é fácil de detectar
Ø Comprimento, tamanho, pacote de pinos, etc. do produto personalizáveis.
Ø Os parâmetros da faixa do sensor podem ser personalizados
Índice de Desempenho
| Modelo |
ZD10-100 |
| Faixa |
0~500g |
| Espessura |
≤0,3mm |

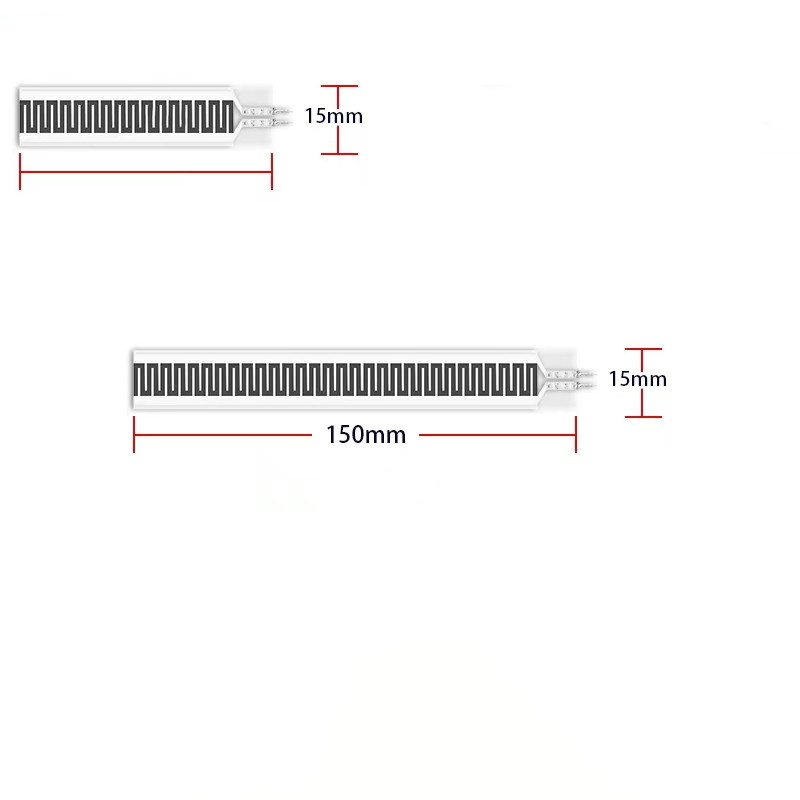

| Dimensão |
Consulte a especificação e a descrição do tamanho |
| Ponto de resposta1 |
≤50g |
| Repetibilidade |
±5%(50% carregado) |
| Consistência2 |
±15%(Lote do mesmo modelo) |
| Histerese |
+10% (RF+ - RF-)/RF+ |
| Durabilidade |
＞Um milhão de vezes |
| Resistência Inicial |
＞10MΩ(Não Carregado) |
| Tempo de Resposta |
＜1ms |
| Tempo de Retomada |
＜15ms |
| Tensão de Teste |
Valor Típico DC 3.3V |
| Temperatura de Operação |
-20℃ ~ 60℃ |
| EMI |
Não produz |
| ESD |
Insensibilidade |
Folha de referência de dados
| Modelo |
Pressão/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistência/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Observação: A curva no ícone é desenhada a partir de dados medidos em condições específicas. A relação da curva é apenas para referência. Os dados reais devem ser testados após a instalação de acordo com a aplicação específica.
Circuito de Referência
Instruções
- O sensor de pressão flexível ZD10-100 é um componente não polar, não há direcionalidade no circuito;
- Ao usar, coloque a zona sensível à pressão do sensor em uma superfície firme e plana. O uso do sensor em uma superfície curva ou irregular fará com que o sensor seja inicialmente condutivo, ou seja, em um estado de "resposta" quando não houver pressão; neste estado, a resistência de saída do sensor ainda pode responder às mudanças de pressão, e a relação correspondente não é mais aplicável à folha de dados de referência;
- Se a superfície de suporte e a superfície de aplicação de força forem superfícies rígidas e duras, e a superfície de contato for maior que o tamanho do sensor (tamanho da área sensível do sensor 52mm*10mm), devido à estrutura do próprio sensor, a resposta à pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa ser afixada no centro da área sensível, o diâmetro é ligeiramente menor que a área sensível, e a área deve ser maior que 60% da área da área sensível;
- Você pode usar fita adesiva dupla face para fixar o sensor na superfície de suporte. Preste atenção para que a superfície de suporte esteja limpa e arrumada antes de colar. Recomenda-se o uso de fita adesiva dupla face da marca 3M; fornecer serviços personalizados;
- Depois que o sensor é estressado e mantém a pressão, o valor da resistência de saída irá flutuar ligeiramente ao longo do tempo, geralmente dentro de 5%. Este erro pode ser reduzido pelo método de calibração de tempo. Na operação de calibração, o tempo de espera após a aplicação da pressão é consistente com o tempo de espera em aplicações reais. Como o estado de força do sensor é diferente em diferentes cenários de aplicação, recomenda-se que o usuário organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si mesmo.
Anúncios
- Ao usar o sensor, tente fazer com que a carga recebida seja uniforme e evite o contato direto com o sensor por objetos pontiagudos;
- O uso fora da faixa reduzirá o desempenho do sensor ou até mesmo destruirá o sensor;
- O terminal do sensor é feito de material revestido de cobre e estanho, e o fio pode ser soldado de acordo com as necessidades. Deve-se notar que a temperatura de soldagem não deve ser muito alta, recomenda-se que não exceda 300°C, e o tempo de contato não deve exceder 1 segundo, de modo a evitar que a alta temperatura derreta e deforme o substrato do filme.
