Instrumento médico eletrônico fino flexível do sensor MD30-60 da pressão do filme de Pratical para o hospital
Descrição

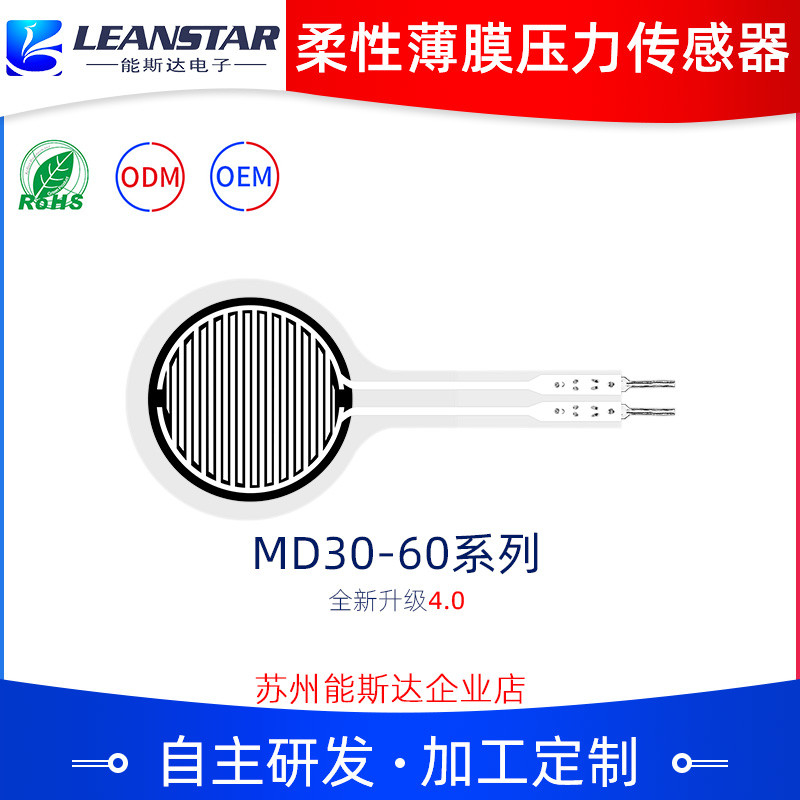

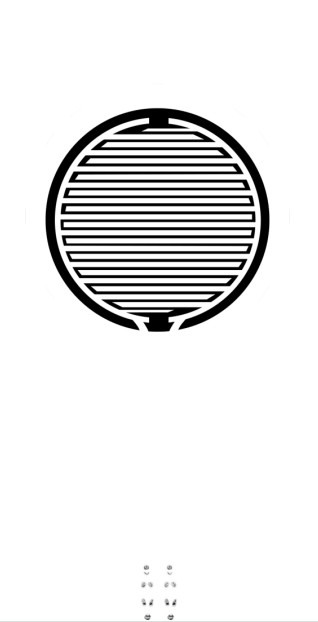

O sensor flexível da pressão do filme fino da série MD30-60 é um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia de sensor flexível da pressão. É imprimido no material fino flexível com adesão forte, resistência de dobra e sensibilidade alta de materiais funcionais Nano flexíveis, para conseguir a sensibilidade alta da detecção da pressão.
O sensor da pressão do filme fino é um sensor resistive. A resistência de saída diminui como a pressão aplicada à superfície dos aumentos do sensor. A pressão pode ser medida com um relacionamento específico da pressão-resistência. Pode ser amplamente utilizada na percepção da pressão, na interação homem-máquina, em robôs inteligentes, no equipamento médico eletrônico, em dispositivos wearable, na detecção fisiológico da saúde e nos outros campos. Por exemplo, é usada para provocar e detectar o pedal de um carro do equilíbrio, para detectar a ressuscitação cardiopulmonar, e para detectar a pressão em outras encenações.
Características
Ø Ultra-fino, espessura menos de 0.6mm
Consumo da baixa potência de Ø e estabilidade excelente
Resposta rápida de Ø
Sensibilidade alta de Ø e escala larga da detecção
Esquema simples da detecção de Ø, fácil integrar
Os sensores diferentes do tamanho e da forma de Ø podem ser personalizados
Ø passou a autenticação de RoHS
Parâmetros do produto
| Logotipo |
Tamanho (milímetros) |
| Comprimento |
66,3 |
| Largura |
30 |
| Área delicada |
φ25 |
| Passo do Pin |
2,54 |
| Tolerância |
0,2 |
Índice do desempenho

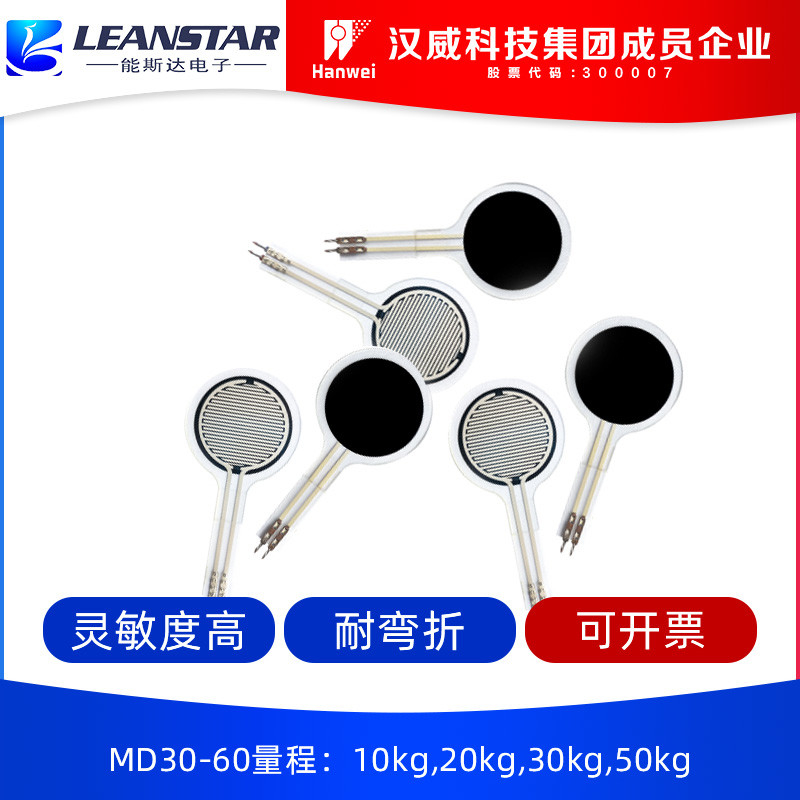

| Modelo |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Escala |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Espessura |
≤0.4mm |
≤0.6mm |
| Dimensão |
Veja a descrição da especificação e do tamanho |
| Pointnote 1 da resposta |
≤0.2kg |
≤0.5kg |
| Repetibilidade |
±3% (50%loaded) |
| Consistencynote 2 |
±10% (grupo do mesmo modelo) |
| Histerese |
﹢10% (RF + - RF) /RF+ |
| Durabilidade |
> um milhão de vezes |
| Resistência inicial |
>10MΩ (Não-carregado) |
| Tempo de resposta |
< 1ms |
| Tempo do resumo |
< 15ms |
| Tensão do teste |
C.C. típica 3.3V do valor |
| Temperatura de funcionamento |
-20°C ~ 60°C |
| IEM |
Nenhum produto |
| ESD |
Insensibilidade |
Folha da referência de dados
|
Modelo:
MD30-60@10kg
|
Modelo:
MD30-60@20kg
|
Modelo:
MD30-60@30kg
|
Modelo:
MD30-60@50kg
|
|
| pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
| 1 |
8,41 |
2 |
5,31 |
3 |
12,74 |
5 |
8,06 |
| 2 |
4,89 |
3 |
2,65 |
6 |
6,38 |
10 |
4,45 |
| 3 |
3,38 |
5 |
1,97 |
9 |
4,34 |
15 |
3,34 |
| 4 |
2,73 |
7 |
1,59 |
12 |
3,54 |
20 |
2,79 |
| 5 |
2,30 |
9 |
1,40 |
15 |
3,08 |
25 |
2,44 |
| 6 |
2,08 |
10 |
1,26 |
18 |
2,78 |
30 |
2,19 |
| 7 |
1,78 |
13 |
1,18 |
21 |
2,53 |
35 |
2,01 |
| 8 |
1,61 |
15 |
1,13 |
24 |
2,37 |
40 |
1,87 |
| 9 |
1,49 |
17 |
1,08 |
27 |
2,22 |
45 |
1,77 |
| 10 |
1,40 |
20 |
1,05 |
30 |
2,12 |
50 |
1,69 |
Circuito da referência
Instruções
- O sensor flexível da série MD30-60 não é um componente não-polar, lá é nenhum directionality no circuito;
- Ao usar-se, coloque por favor a pressão - zona sensível do sensor em uma empresa, superfície plana. Usar o sensor em uma superfície curvada ou irregular fará o sensor inicialmente condutor, isto é, em um estado da “resposta” quando não há nenhuma pressão; neste estado, a resistência de saída do sensor pode ainda responder para exercer pressão sobre mudanças, e o relacionamento correspondente é já não aplicável à folha de dados da referência;
- Se a superfície de apoio e a força que aplicam a superfície são superfícies rígidas e duras, e a superfície de contato é maior do que a área delicada do sensor, devido a própria estrutura do sensor, a resposta de pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa de ser afixada ao centro da área delicada, o diâmetro é levemente menor do que a área delicada, e a área deve ser maior de 60% da área da área delicada;
- Você pode usar fita frente e verso para fixar o sensor na superfície de apoio. Pague a atenção que a superfície de apoio está arrumada e limpa antes de colar. Recomenda-se usar fita frente e verso do tipo de 3M; proporcione serviços personalizados;
- Depois que o sensor é forçado e mantém a pressão, o valor da resistência de saída derivará levemente ao longo do tempo, geralmente dentro de 5%. Este erro pode ser reduzido pelo método da calibração do sincronismo. Na operação da calibração, o tempo de espera após ter aplicado a pressão é consistente com o tempo de espera em aplicações reais. Desde que o estado da força do sensor é diferente em encenações diferentes da aplicação, recomenda-se que o usuário arranja o sensor de acordo com a encenação real da aplicação e testa os parâmetros da tração sós.
Anúncios
- Ao usar o sensor, tente fazer a carga recebeu uniformemente e evitar o contato direto com o sensor por objetos afiados;
- o uso da Sobre-escala reduzirá o desempenho do sensor ou mesmo destruirá o sensor;
- O terminal do sensor é feito do material de cobre e estanhado, e a ligação pode weldedaccording às necessidades. Deve-se notar que a temperatura de solda não deve ser demasiado alta, ele é recomendado que não deve exceder 300°C, e o tempo do contato não deve exceder 1 segundo, para impedir que a alta temperatura derreta e deforme a carcaça do filme.
