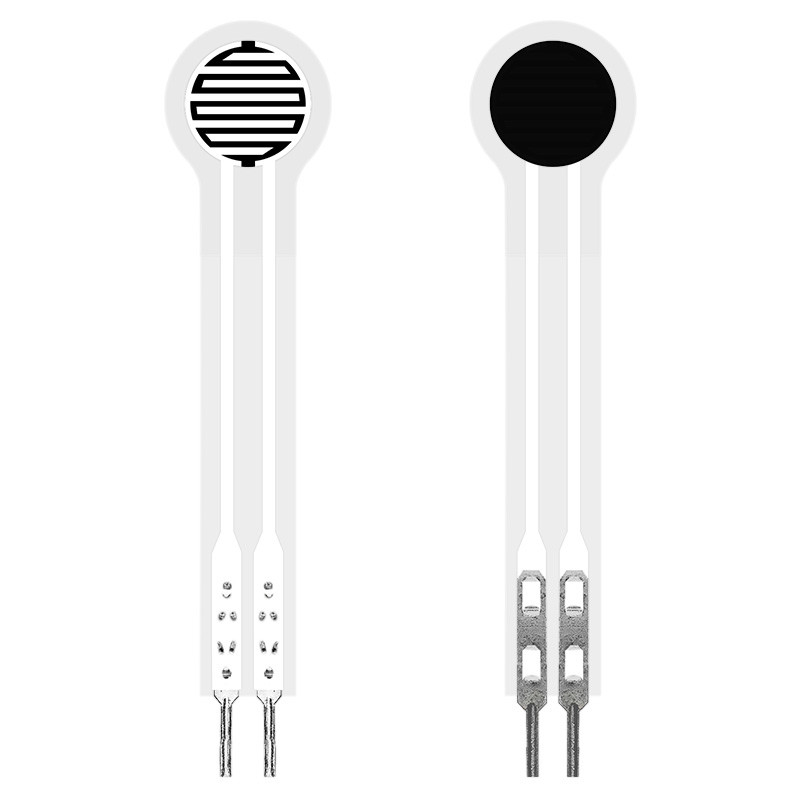

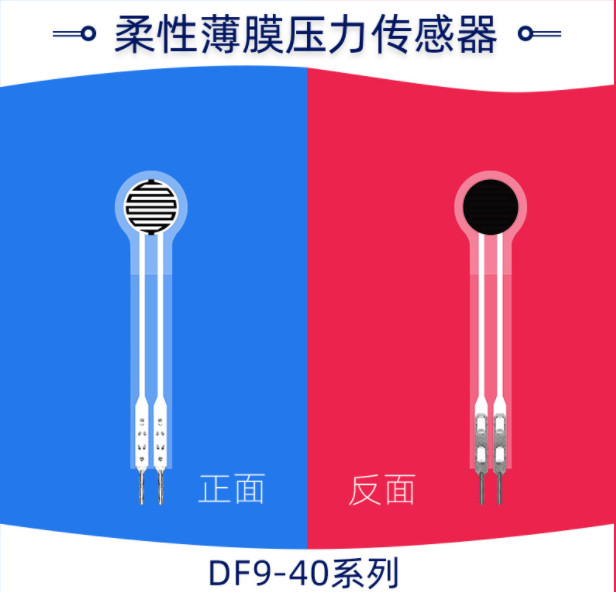

Sensor de pressão de filme fino flexível da série DF9-40
Descrição
O sensor de pressão de filme fino flexível da série DF9-40 é um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia de sensor de pressão flexível.É impresso em material fino e flexível com forte adesão, resistência à flexão e alta sensibilidade dos materiais funcionais flexíveis nano, de modo a alcançar uma elevada sensibilidade da detecção de pressão.
O sensor de pressão de filme fino é um sensor resistivo. A resistência de saída diminui à medida que a pressão na superfície do sensor aumenta.A pressão pode ser medida através de uma relação de pressão-resistência específicaÉ adequado para cenários de medição de pressão em superfícies flexíveis e pode ser amplamente utilizado em:Casa inteligente, electrónica de consumo, electrónica automóvel, equipamento médico, controlo industrial, robôs inteligentes e outros campos.

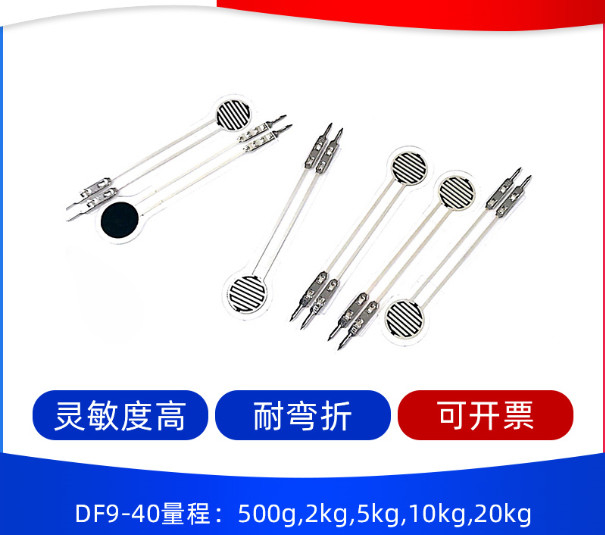

A série DF9-40 possui atualmente modelos de 500g, 2kg, 5kg, 10kg, 20kg e outros modelos diferentes.
Características
Ø Ultrafinos, de espessura inferior a 0,3 mm
Ø Resposta rápida
Ø Duração de vida, superou o teste de prensagem de mais de 1 milhão de vezes
O circuito de detecção é simples, fácil de integrar e aplicar
O perfil do sensor pode ser personalizado
Ø Os parâmetros da gama de sensores podem ser personalizados
Ø Autenticação RoHS aprovada
Parâmetros do produto
| Logotipo | Tamanho ((mm) |
| Duração | 45.7 |
| Largura | 10 |
| Zona sensível | φ7.5 |
| Pitch do pin | 2.54 |
| Tolerância | 0.2 |
Índice de desempenho
| Modelo | DF9-40@500 g | DF9-40@2kg | DF9-40@5 kg | DF9-40@10 kg | DF9-40@20 kg |
| Distância | 0 a 500 g | 0 a 2 kg | 0 a 5 kg | 0 a 10 kg | 0 a 20 kg |
| Espessura | ≤ 0,3 mm | ||||
| Dimensão | Ver especificação e descrição do tamanho | ||||
| Ponto de respostaNota1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Repetitividade | ± 5% ((50% carregado) | ||||
| ConsistênciaNota 2 | ±10% ((Lançamento do mesmo modelo) | ||||
| Histerese | +15% (RF+ - RF-) /RF+ | ||||
| Durabilidade | >Um milhão de vezes | ||||
| Resistência inicial | > 10MΩ ((Não carregado) | ||||
| Tempo de resposta | < 1 ms | ||||
| Tempo de retomada | < 15 ms | ||||
| Tensão de ensaio | Valor típico CC 3,3 V | ||||
| Temperatura de funcionamento | -20°C - 60°C | ||||
| IME | Sem produtos | ||||
| ESD | Insensibilidade | ||||
Ficha de referência de dados
|
Modelo: DF9-40@500 g |
Modelo: DF9-40@2kg |
Modelo: DF9-40@5 kg |
Modelo: DF9-40@10 kg |
Modelo: DF9-40@20 kg |
|||||
| pressão/kg | Resistência/kΩ | pressão/kg | Resistência/kΩ | pressão/kg | Resistência/kΩ | pressão/kg | Resistência/kΩ | pressão/kg | Resistência/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
