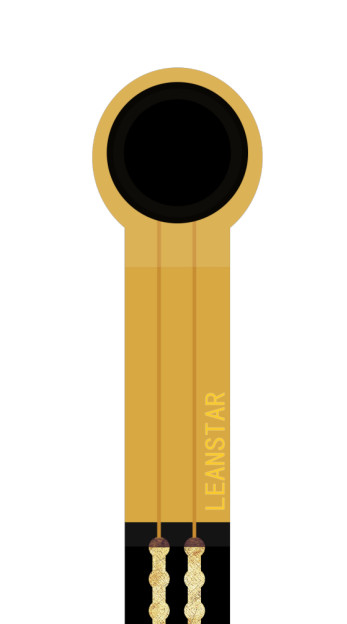

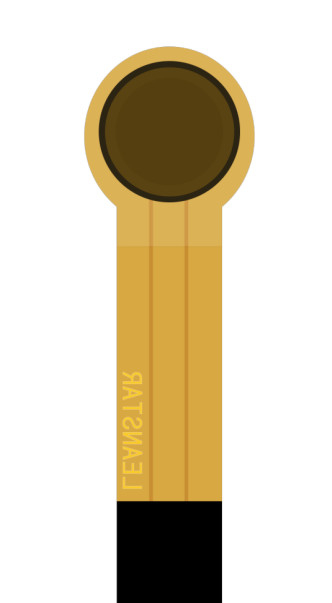

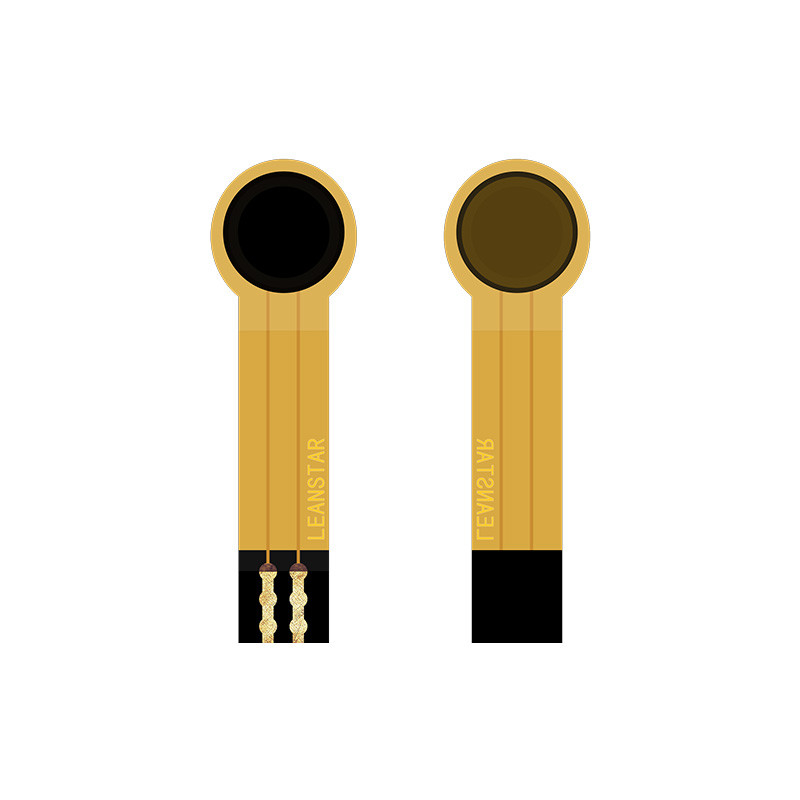

Sensores de pressão de película fina flexíveis

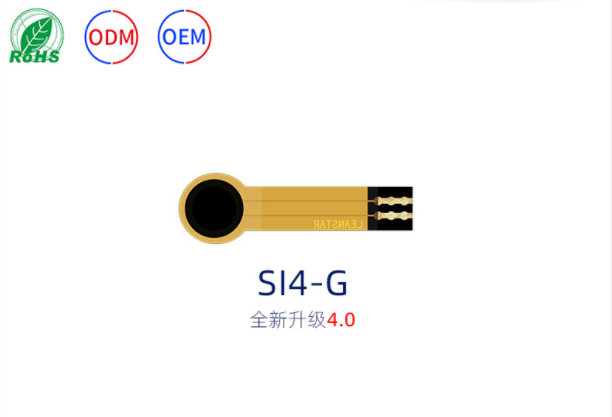

• O sensor de pressão de filme fino flexível SI4-G é um componente não polar, não há direcionalidade no circuito;
• Ao usar, coloque a zona sensível à pressão do sensor em uma superfície firme e plana. O uso do sensor em uma superfície curva ou irregular fará com que o sensor seja inicialmente condutivo, ou seja, em um estado de "resposta" quando não houver pressão; neste estado, a resistência de saída do sensor ainda pode responder às mudanças de pressão, e a relação correspondente não é mais aplicável à folha de dados de referência;
• Se a superfície de suporte e a superfície de aplicação de força forem superfícies rígidas e duras, e a superfície de contato for maior que a área sensível do sensor, devido à própria estrutura do sensor, a resposta à pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa ser afixada ao centro da área sensível, o diâmetro é ligeiramente menor que a área sensível, e a área deve ser maior que 60% da área da área sensível;
• Você pode usar fita adesiva dupla face para fixar o sensor na superfície de suporte. Preste atenção para que a superfície de suporte esteja limpa e arrumada antes de colar. Recomenda-se usar fita adesiva dupla face da marca 3M; fornecer serviços personalizados;

Depois que o sensor é estressado e mantém a pressão, o valor da resistência de saída irá flutuar ligeiramente ao longo do tempo, geralmente dentro de 5%. Este erro pode ser reduzido pelo método de calibração de tempo. Na operação de calibração, o tempo de espera após a aplicação da pressão é consistente com o tempo de espera em aplicações reais. Como o estado de força do sensor é diferente em diferentes cenários de aplicação, recomenda-se que o usuário organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si mesmo.

Anúncios

• Ao usar o sensor, tente fazer com que a carga recebida seja uniforme e evite o contato direto com o sensor por objetos pontiagudos;
• O uso fora da faixa reduzirá o desempenho do sensor ou até mesmo destruirá o sensor;
• O terminal do sensor é feito de material de cobre e estanhado, e o fio pode ser soldado de acordo com as necessidades. Deve-se notar que a temperatura de soldagem não deve ser muito alta, recomenda-se que não exceda 300°C, e o tempo de contato não deve exceder 1 segundo, de modo a evitar que a alta temperatura derreta e deforme o substrato do filme.
