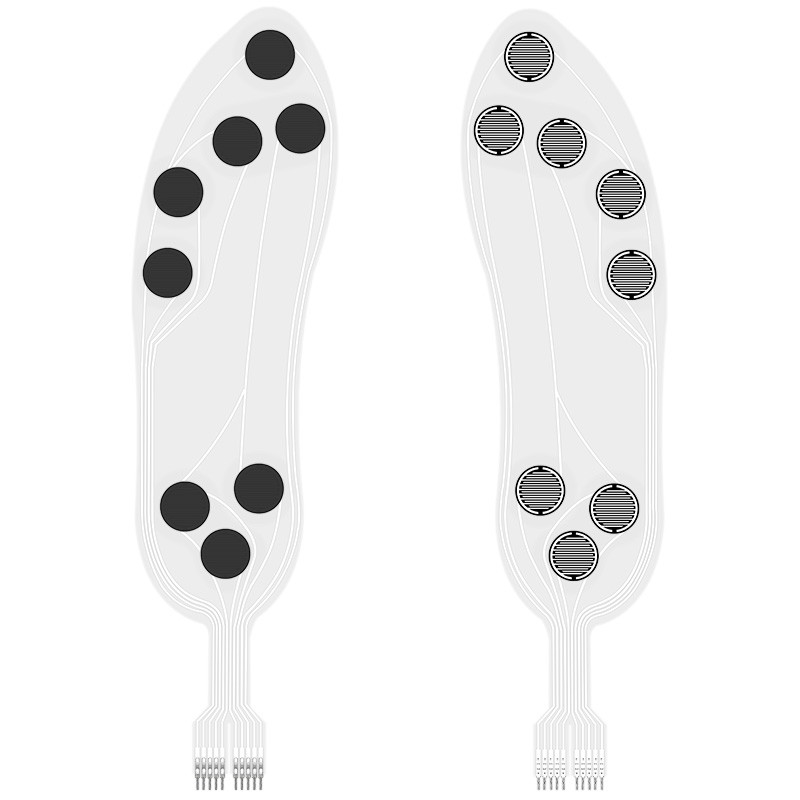

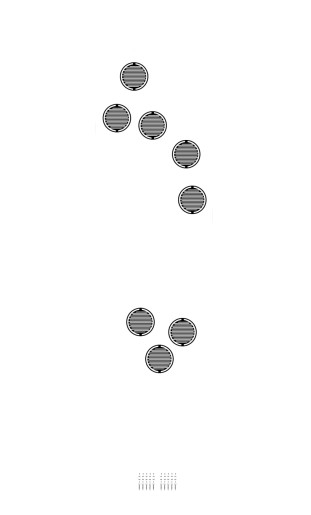

Sensor de Pressão de Filme Flexível ZNX-01 Palmilha Inteligente Tipo Varistor Sensor Multi-Ponto
Descrição
O sensor de pressão de filme flexível ZNX-01é um novo tipo de sensor que utiliza tecnologia de detecção de pressão flexível com direitos de propriedade intelectual independentes. Ele imprime materiais nano-funcionais flexíveis com forte adesão, resistência à flexão e alta sensibilidade em materiais flexíveis e leves. Assim, ele pode alcançar a detecção de alta sensibilidade da distribuição da pressão plantar.
O sensor de pressão de filme flexível ZNX-01 é um sensor resistivo. A resistência de saída diminui à medida que a pressão aplicada na superfície do sensor aumenta. Através de uma relação pressão-resistência específica, a pressão pode ser medida. Defina o sensor ZNX-01 para a sola, ele pode detectar a pressão plantar quando o corpo humano está em pé e andando, e os dados de detecção podem ser usados para análise da pressão plantar.
Características
Ø Ultra-macio, espessura inferior a 0,3 mm
Ø Fácil de integrar
Ø Velocidade de resposta rápida e alta resolução
Ø Longa vida útil, passou no teste de pressão de mais de 1 milhão de vezes
Ø O sinal de saída é fácil de detectar
Ø À prova d'água, à prova de umidade, respirável
Índice de Desempenho

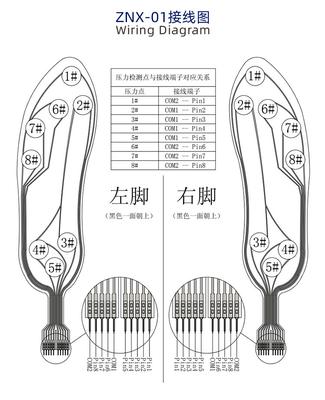

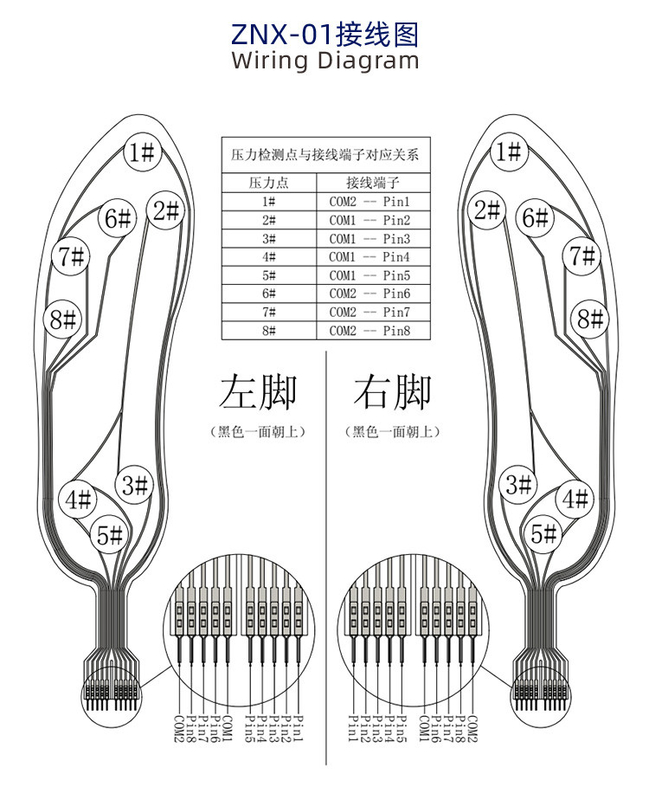

| Modelo | ZNX-01 |
| Faixa | 0~10kg |
| Espessura | ≤0.45mm |
| Dimensão | Consulte a descrição da especificação de tamanho (personalizável) |
| Ponto de respostanota1 | ≤400g |
| Durabilidade | ＞Um milhão de vezes |
| Resistência Inicial | ＞10MΩ(Sem Carga) |
| Tempo de Resposta | ＜1ms |
| Tempo de Retomada | ＜15ms |
| Tensão de Teste | Valor Típico DC 3.3V |
| Temperatura de Operação | -20℃ ～ 60℃ |
| EMI | Não produz |
| ESD | Insensibilidade |
| Logotipo | comprimento | largura | Área sensível | Passo do pino | Tolerância |
| Tamanho (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. O sensor de pressão de filme fino flexível ZNX-01 é um componente não polar, não há direcionalidade no circuito; Ao usar, coloque a zona sensível à pressão do sensor em uma superfície firme e plana. O uso do sensor em uma superfície curva ou irregular fará com que o sensor seja inicialmente condutivo, ou seja, em um estado de "resposta" quando não houver pressão; neste estado, a resistência de saída do sensor ainda pode responder às mudanças de pressão, e a relação correspondente não é mais aplicável à folha de dados de referência;
2. Se a superfície de suporte e a superfície de aplicação de força forem superfícies rígidas e duras, e a superfície de contato for maior que a área sensível do sensor, devido à estrutura do próprio sensor, a resposta à pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa ser afixada no centro da área sensível, o diâmetro é ligeiramente menor que a área sensível, e a área deve ser maior que 60% da área da área sensível;
3. Você pode usar fita dupla face para fixar o sensor na superfície de suporte. Preste atenção para que a superfície de suporte esteja limpa e arrumada antes de colar. Recomenda-se o uso de fita dupla face da marca 3M; fornecer serviços personalizados;
4. Depois que o sensor é pressionado e mantém a pressão, o valor da resistência de saída irá flutuar ligeiramente ao longo do tempo, geralmente dentro de 5%. Este erro pode ser reduzido pelo método de calibração de tempo. Na operação de calibração, o tempo de espera após a aplicação da pressão é consistente com o tempo de espera em aplicações reais. Como o estado de força do sensor é diferente em diferentes cenários de aplicação, recomenda-se que o usuário organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si mesmo.
