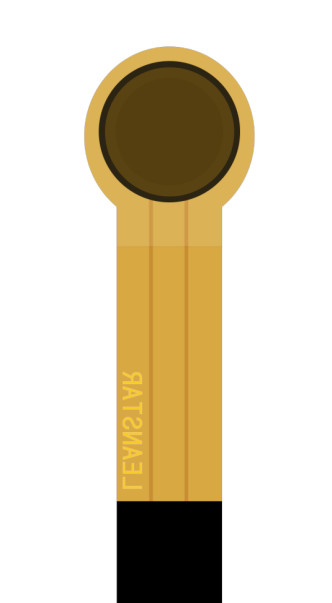

Resposta extremamente sensível Sensor de pressão de filme fino flexível
Descrição
Sensor de pressão de película fina flexível SI4-Gé um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia flexível de sensores de pressão.resistência à dobra e alta sensibilidade dos materiais funcionais flexíveis Nano, de modo a atingir uma elevada sensibilidade da detecção de pressão.
O sensor de pressão de filme flexível é um sensor resistivo. A resistência de saída diminui à medida que a pressão aplicada à superfície do sensor aumenta.A pressão pode ser medida através de uma relação de pressão-resistência específica.
O sensor de pressão de filme flexível SI4-G é usado principalmente no desencadeamento e detecção de pressão de canetas eletrônicas.Quando o utilizador escreve com a caneta electrónicaApós o processamento por algoritmo, o reconhecimento de caligrafia pode ser realizado. , correcção de postura e outras funções, o sinal pode ser coletado através de um circuito simples.
Características
Ø Ultrafinos, de espessura inferior a 0,25 mm
Ø resistência à dobra
Ø Resposta rápida
Ø Duração de vida, superou o teste de prensagem de mais de 1 milhão de vezes
O sinal de saída é fácil de detectar
Ø Comprimento, tamanho, embalagem de alfinetes, etc. do produto personalizáveis.
Ø Parâmetros de gama de sensores personalizáveis
Índice de desempenho
| Modelo | SI4-G |
| Distância | 0 a 500 g |
| Espessura | ≤ 0,25 mm |
| Dimensão | Ver especificação e descrição do tamanho |
| Ponto de resposta | ≤ 30 g |
| Repetitividade | ± 10% ((50% carregado) |
| Consistência | ± 20% ((Lanço do mesmo modelo) |
| Histerese | +10% (RF)+- RF.-)/RF+ |
| Durabilidade | >Um milhão de vezes |
| Resistência inicial | > 10MΩ ((Não carregado) |
| Tempo de resposta | < 1 ms |
| Tempo de retomada | < 15 ms |
| Tensão de ensaio | Valor típico CC 3,3 V |
| Temperatura de funcionamento | -20°C ∼ 60°C |
| IME | Sem produtos |
| ESD | Insensibilidade |
| Modelo | pressão/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | Resistência/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
Após o sensor ser estressado e manter a pressão, o valor da resistência de saída irá deslocar-se ligeiramente ao longo do tempo, geralmente dentro de 5%.Na operação de calibração, o tempo de espera após a aplicação de pressão é consistente com o tempo de espera em aplicações reais.Recomenda-se que o utilizador organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si próprio..
