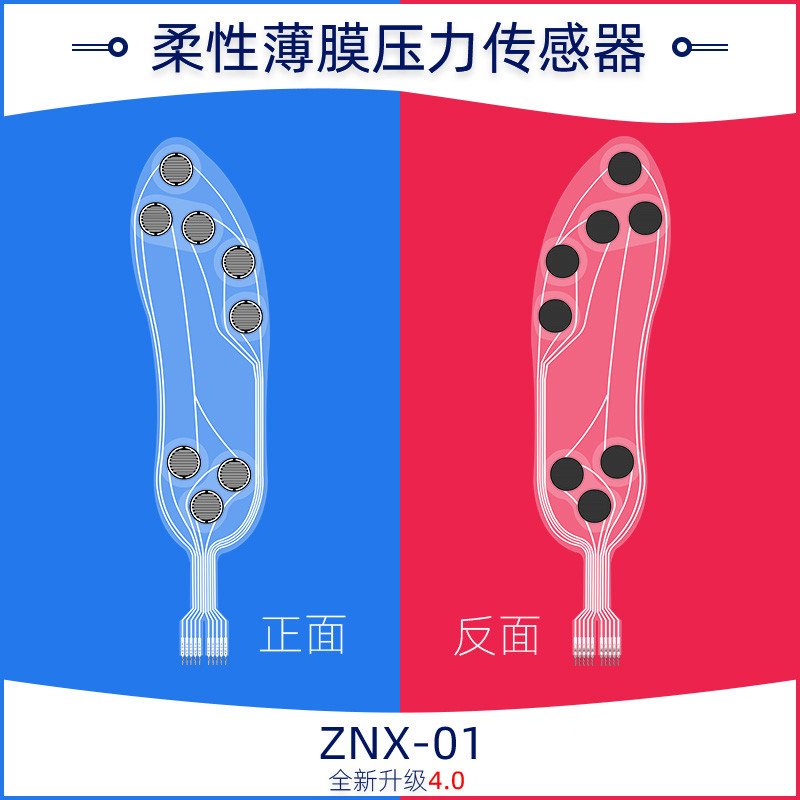

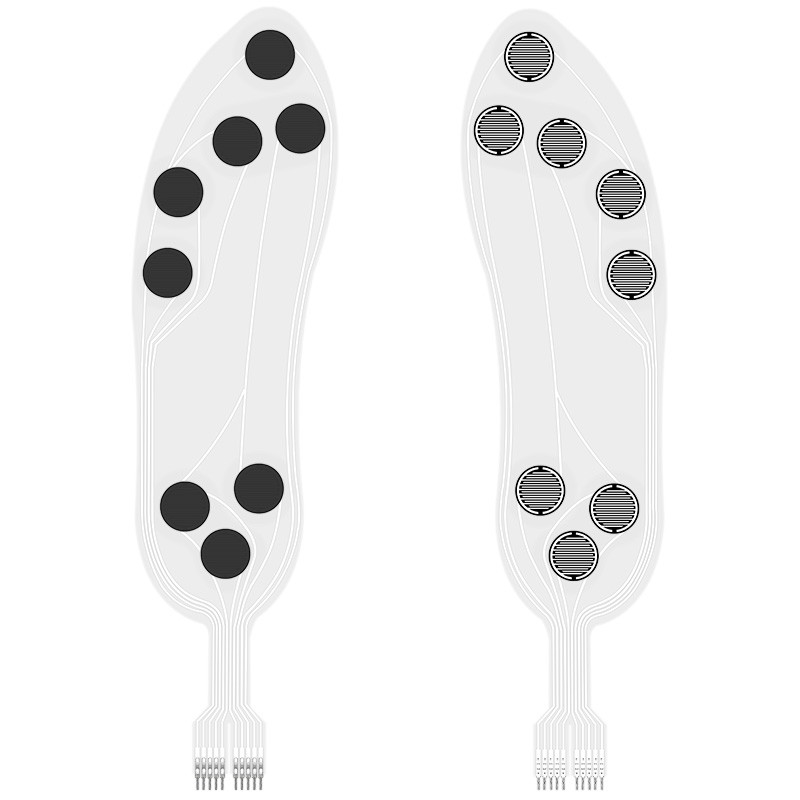

ZNX-01 Sensor de pressão de película flexível Sensor de inserção inteligente Varistor tipo multi-ponto
Descrição
Sensor de pressão de película flexível ZNX-01é um novo tipo de sensor que utiliza tecnologia flexível de detecção de pressão com direitos de propriedade intelectual independentes.resistência à dobra e alta sensibilidade em materiais flexíveis e leves. , de modo a conseguir uma detecção de alta sensibilidade da distribuição da pressão plantar.
O sensor de pressão de filme flexível ZNX-01 é um sensor resistivo.Através de uma relação de pressão-resistência específicaConfigure o sensor ZNX-01 para a sola, ele pode detectar a pressão plantar quando o corpo humano está de pé e andando,e os dados de detecção podem ser utilizados para análise da pressão plantar.
Características
Ø Ultra-maciço, espessura inferior a 0,3 mm
Ø Facilidade de integração
Ø Rapidez de resposta e alta resolução
Ø Duração de vida útil longa, superou o teste de impressão de mais de 1 milhão de vezes
O sinal de saída é fácil de detectar
Ø Impermeável, à prova de umidade, respirável
Índice de desempenho
| Modelo | ZNX-01 |
| Distância | 0 a 10 kg |
| Espessura | ≤ 0,45 mm |
| Dimensão | Ver descrição das especificações de tamanho (personalizável) |
| Ponto de respostaNota1 | ≤ 400 g |
| Durabilidade | >Um milhão de vezes |
| Resistência inicial | > 10MΩ ((Não carregado) |
| Tempo de resposta | < 1 ms |
| Tempo de retomada | < 15 ms |
| Tensão de ensaio | Valor típico CC 3,3 V |
| Temperatura de funcionamento | -20°C ∼ 60°C |
| IME | Sem produtos |
| ESD | Insensibilidade |
| Logotipo | comprimento | largura | Área sensível | Pitch do pin | Tolerância |
| Tamanho ((mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01flexível sensor de pressão de filme fino é um componente não polar, não há direcionalidade no circuito; Ao usar, por favor, colocar a zona sensível à pressão do sensor em uma firme,superfície plana. A utilização do sensor numa superfície curva ou irregular fará com que o sensor seja inicialmente condutor, isto é, num estado de "resposta" quando não há pressão; neste estado,a resistência de saída do sensor ainda pode responder a alterações de pressão, e a relação correspondente deixa de ser aplicável à ficha de referência;
2.Se a superfície de suporte e a superfície de aplicação da força forem superfícies rígidas e duras, e a superfície de contacto for maior que a área sensível do sensor, devido à própria estrutura do sensor,A resposta à pressão pode ser pequena e instável. Uma almofada redonda de borracha macia deve ser colocada no centro da área sensível, o diâmetro é ligeiramente menor do que a área sensível,e a área deve ser superior a 60% da área da área sensível;
3.Pode utilizar fita adesiva de dois lados para fixar o sensor na superfície de suporte.Recomenda- se a utilização de fita adesiva de dois lados da marca 3M• fornecer serviços personalizados;
4. Após o sensor ser tensado e manter a pressão, o valor da resistência de saída irá deslocar-se ligeiramente ao longo do tempo, geralmente dentro de 5%.Na operação de calibração, o tempo de espera após a aplicação de pressão é consistente com o tempo de espera em aplicações reais.Recomenda-se que o utilizador organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si próprio..
