Smart Flexible Pressure Sensors Piezoresistive Electronic Pen Micro Pressure Sensors

Sensores de pressão flexíveis inteligentes Caneta eletrônica piezoresistiva Sensores de micro pressão

Produtos - Outros

Destacar

sensores flexíveis da pressão 5kg
,
Pen Micro Pressure Sensors eletrônico
,
Sensores espertos piezoresistentes da pressão
Material

Ploymer
Escala

5kg
Modelo Type da saída

Sensor análogo
Tensão de funcionamento

3.3V
Princípio de funcionamento

Biosensors
Nome do produto

Sensores da pressão do filme fino de SI4-G
OEM/ODM

Apoiado
O email

sales@wgsensor.com
whatsapp

+8613333637163
Lugar de origem

porcelana
Marca

WG Sensor™
Certificação

CE RoHS
Número do modelo

Sensores da pressão do filme fino de SI4-G
Quantidade de ordem mínima

49pcs
Preço

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Detalhes da embalagem

Caixa de presente, única caixa
Tempo de entrega

5-10 dias do trabalho
Termos de pagamento

T/T, L/C, Western Union, MoneyGram
Habilidade da fonte

ano de /per de 1000000 PCes

Sensores de pressão flexíveis inteligentes Caneta eletrônica piezoresistiva Sensores de micro pressão

Name: Sensores de pressão flexíveis inteligentes Caneta eletrônica piezoresistiva Sensores de micro pressão
Brand: Henan Weiguo Intelligent Technology Co., Ltd.
SKU: Sensores da pressão do filme fino de SI4-G
Price: 1.00 USD
Availability: InStock

button button

Obtenha o preço contacto

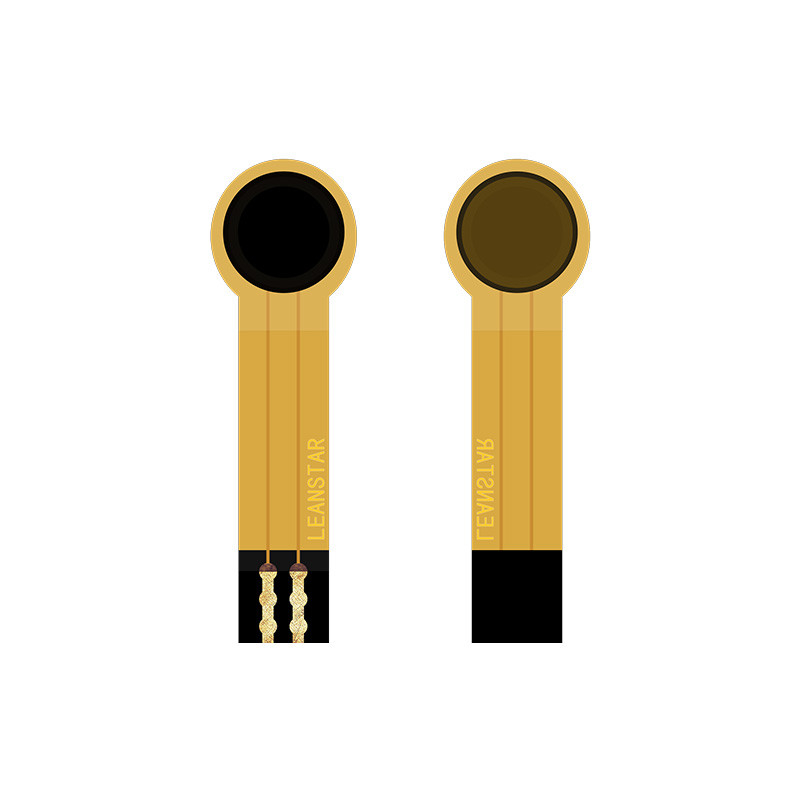

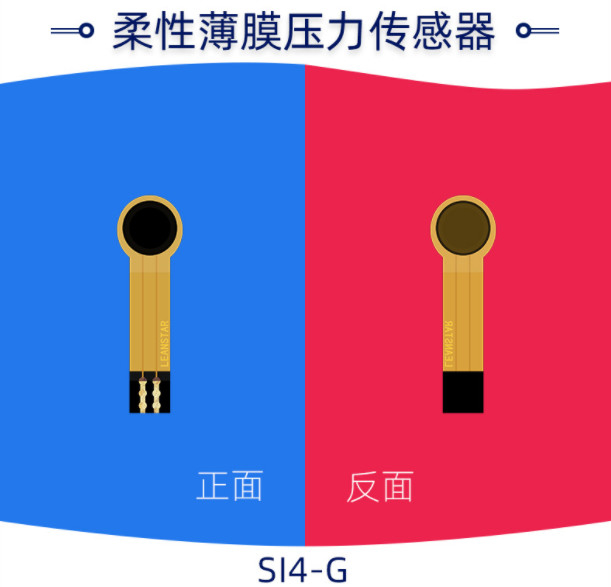

Smart Sensor de pressão de filme fino flexível caneta eletrônica piezorresistiva micro sensível resposta extrema

Descrição

Sensor de pressão de película fina flexível SI4-Gé um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia flexível de sensores de pressão.resistência à dobra e alta sensibilidade dos materiais funcionais flexíveis Nano, de modo a atingir uma elevada sensibilidade da detecção de pressão.
O sensor de pressão de filme flexível é um sensor resistivo. A resistência de saída diminui à medida que a pressão aplicada à superfície do sensor aumenta.A pressão pode ser medida através de uma relação de pressão-resistência específica.
O sensor de pressão de filme flexível SI4-G é usado principalmente no desencadeamento e detecção de pressão de canetas eletrônicas.Quando o utilizador escreve com a caneta electrónicaApós o processamento por algoritmo, o reconhecimento de caligrafia pode ser realizado. , correcção de postura e outras funções, o sinal pode ser coletado através de um circuito simples.

Características

Ø Ultrafinos, de espessura inferior a 0,25 mm

Ø resistência à dobra

Ø Resposta rápida

Ø Duração de vida, superou o teste de prensagem de mais de 1 milhão de vezes

O sinal de saída é fácil de detectar

Ø Comprimento, tamanho, embalagem de alfinetes, etc. do produto personalizáveis.

Ø Parâmetros de gama de sensores personalizáveis

Índice de desempenho

Modelo	SI4-G
Distância	0 a 500 g
Espessura	≤ 0,25 mm
Dimensão	Ver especificação e descrição do tamanho
Ponto de resposta	≤ 30 g
Repetitividade	± 10% ((50% carregado)
Consistência	± 20% ((Lanço do mesmo modelo)
Histerese	+10% (RF)⁺- RF.^-)/RF⁺
Durabilidade	>Um milhão de vezes
Resistência inicial	> 10MΩ ((Não carregado)
Tempo de resposta	< 1 ms
Tempo de retomada	< 15 ms
Tensão de ensaio	Valor típico CC 3,3 V
Temperatura de funcionamento	-20°C ∼ 60°C
IME	Sem produtos
ESD	Insensibilidade

Ficha de referência de dados

Modelo	pressão/g	50	100	150	200	250	300	350	400	450	500
SIG-4	Resistência/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Circuito de referência

Instruções

SI4-Sensor de pressão de película fina flexível é um componente não polar, não há direcionalidade no circuito;
Ao utilizar, coloque a zona sensível à pressão do sensor numa superfície firme e plana.em estado de "resposta" quando não há pressãoNeste estado, a resistência de saída do sensor pode ainda responder a alterações de pressão e a relação correspondente deixa de ser aplicável à ficha de dados de referência;
Se a superfície de suporte e a superfície de aplicação da força forem ambos superfícies rígidas e duras, e a superfície de contacto for maior que a área sensível do sensor, devido à própria estrutura do sensor,A resposta à pressão pode ser pequena e instável. Uma almofada redonda de borracha macia deve ser colocada no centro da área sensível, o diâmetro é ligeiramente menor do que a área sensível,e a área deve ser superior a 60% da área da área sensível;
Pode usar fita adesiva de dois lados para fixar o sensor na superfície de suporte.Recomenda- se a utilização de fita adesiva de dois lados da marca 3M• fornecer serviços personalizados;

Após o sensor ser estressado e manter a pressão, o valor da resistência de saída irá deslocar-se ligeiramente ao longo do tempo, geralmente dentro de 5%.Na operação de calibração, o tempo de espera após a aplicação de pressão é consistente com o tempo de espera em aplicações reais.Recomenda-se que o utilizador organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si próprio..

Anúncios

Ao utilizar o sensor, tentar que a carga recebida seja uniforme e evitar o contacto direto com o sensor por objetos afiados;
A utilização a uma distância superior reduzirá o desempenho do sensor ou até mesmo o destruirá;
O terminal do sensor é feito de cobre e material revestido de estanho, e o chumbo pode ser soldado de acordo com as necessidades.Recomenda-se que não exceda 300°C, e o tempo de contacto não deve exceder 1 segundo, a fim de evitar que a alta temperatura derrete e deforme o substrato do filme.
