Painel de Controle de Alarme de Incêndio Sem Fio Inteligente para Bloco/Casa (localização de 64 pontos)
Prefácio
O painel de controle de alarme de incêndio sem fio inteligente JB-TB-TC5126W é uma nova geração de painel de controle de alarme de incêndio sem fio integrado inteligente projetado e desenvolvido sob a investigação completa da demanda do mercado de proteção contra incêndios de nossa empresa, resumindo a experiência de engenharia de incêndio da empresa no setor de proteção contra incêndios por muitos anos e atendendo totalmente aos requisitos do painel de controle de alarme de incêndio GB4717-2005, Requisitos Gerais GA1151-2014 para Função de Comunicação Sem Fio do Sistema de Alarme de Incêndio e GB16806-2006 Sistema de Controle de Interligação de Incêndio.
O painel de controle adota estrutura montada na parede e design modular, e possui as especificações de função completa, alta confiabilidade e configuração flexível. O sistema adota display LCD colorido, que é fácil de operar, fácil de aprender e usar. Este painel de controle pode ser conectado com pontos de alarme por via sem fio. O painel de controle de alarme de incêndio sem fio inteligente JB-TB-TC5126W pode ser combinado com detectores de calor sem fio do tipo ponto, detectores sem fio de fumaça, MCP, detectores de gás combustível sem fio, etc., produzidos por nossa empresa conforme necessário para atender às várias necessidades da engenharia de incêndio. Por favor, leia este manual cuidadosamente antes de usar e operar este painel de controle. Após a comissionamento e aceitação, este manual deve ser cuidado por uma pessoa especial e devidamente guardado para referência futura!

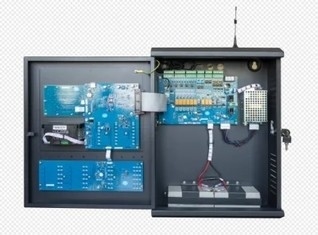

Introdução dos componentes do painel de controle
Para que você se familiarize mais com o painel de controle, o seguinte apresenta brevemente os principais componentes do painel de controle:
·Principal módulo de controle
A placa de controle principal é responsável por analisar e processar os dados de informações transmitidos por outros componentes do sistema e, de acordo com os resultados da análise de dados, comandar outros componentes do sistema a executar os comandos correspondentes, como alarme de voz do alto-falante de controle, etc.
·Módulo de exibição
O componente de exibição fornece a principal interface de saída de informações de alarme, bem como a interface de manutenção e consulta diária.
·Módulo de chave
Botões de matriz são usados no painel de controle, o que é muito conveniente para os usuários configurarem e manterem o sistema.
·Módulo de energia
O módulo de fonte de alimentação fornece energia para todo o equipamento do sistema e fornece sinais de falha de energia, como falha de energia principal, falha de energia em espera e subtensão de energia em espera, e possui boa capacidade anti-interferência.
·Módulo sem fio 470
A comunicação bidirecional codificada 470MHzFSK pode se comunicar com 32 dispositivos sem fio.
·Loop painel de controle
Este painel de controle pode ser conectado com 18 painéis de controle de loop inteligentes, que possui menos fiação e alta confiabilidade. Cada tecla de início/parada no painel de inicialização de controle de incêndio manual pode ser associada a qualquer equipamento de barramento conectado ao sistema por definição e completar o controle de início/parada do equipamento de interligação de barramento, resolvendo assim completamente os problemas inerentes de fiação de engenharia, configuração de equipamentos e instalação e depuração do sistema integrado de interligação de alarme.
·Painel de controle direto
Este painel de controle pode ser equipado com um painel de controle direto de três fios de 6 vias e possui as funções de detecção de circuito aberto e curto-circuito da linha de saída, o que pode garantir a confiabilidade do próprio módulo de controle e sua conexão com equipamentos importantes ao máximo.
Principais especificações técnicas
| Fonte de alimentação principal | AC220V(3.5A), faixa:+10％~-15％ |
| Bateria | Bateria de chumbo-ácido 12V/3.3Ah x 2 |
| Capacidade | 2 loops sem fio 64 pontos/loop 40 segmentos de rede |
| Frequência de rádio | Potência de transmissão<20dBm |
| Banda de frequência | 470MHz |
| Distância de comunicação | ≤700m |
| Ambiente de operação | Temperatura 10℃~+55℃, umidade relativa≤95％ |
| Dimensão | 360x130x480mm |
Processamento de informações de falha e anormais e verificação regular
| Não. | Falha | Motivo | Solução |
| 1 | Sem exibição ou exibição anormal após a inicialização |
A. A fonte de alimentação está anormal B. Conexão ruim com o cabo do painel de exibição |
A. Verifique a fonte de alimentação de 24V B. Verifique o cabo de conexão
|
| 2 | "falha de energia principal" após a inicialização |
A. Sem energia CA B. O fusível CA está queimado |
A. Verifique e conecte o fio CA B. Substitua o fusível CA (consulte o rótulo para obter os parâmetros) |
| 3 | após a inicialização, "falha em espera" é exibida. |
A. O seguro está quebrado B. Conexão de linha ruim C. Perda ou dano da bateria |
A. Troque o tubo de segurança (consulte o rótulo para obter os parâmetros) B. Abra a caixa de energia e verifique os conectores relevantes C. após a inicialização por mais de 8 horas sob fonte de alimentação CA, substitua a bateria se a falha não puder ser eliminada. |
| 4 | não pode registrar o painel de exibição externo | erro de conexão da linha de comunicação ou ruim |
Verifique a linha de energia e a linha de comunicação do painel de exibição de incêndio
|
| 5 | não imprimir |
A. Não configurado para imprimir B. Conexão ruim do cabo da impressora C. A impressora está quebrada. |
A. Redefina as configurações B. Verifique e conecte bem C. Troque a impressora |
| 6 | sem resposta após pressionar o botão manual |
A. Status de proibição manual B. Conexão de cabo ruim do disco de inicialização manual de incêndio |
A. Redefina o modo de inicialização B. Verifique e conecte bem |
| 7 | falhas de equipamento |
A. Desconexão do equipamento B. O equipamento está danificado |
A. Verifique a conexão B. Substituição do equipamento
|
| 8 | falha do relógio, falha de armazenamento, falha do loop, etc. |
A. Interferência ambiental B. Envelhecimento das peças correspondentes |
A. Verifique se o aterramento está em boas condições B. informe nosso departamento de serviço técnico |
