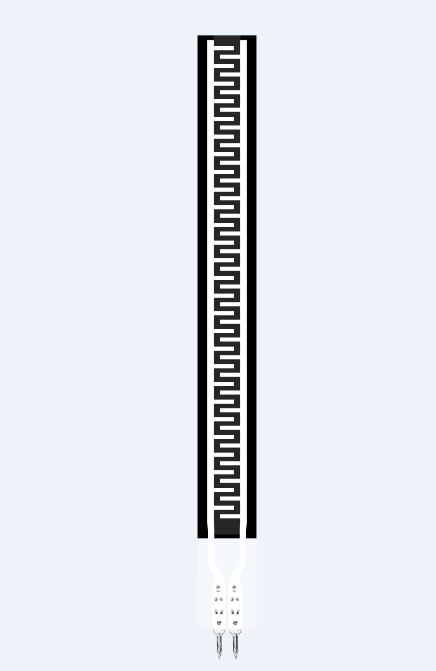

DC3.3V ZD10-100 Sensores de pressão de filme fino Transdutor de pressão personalizado

• O sensor de pressão flexível ZD10-100 é um componente não polar, não há direcionalidade no circuito;
• Ao utilizar, coloque a zona sensível à pressão do sensor numa superfície firme e plana.em estado de "resposta" quando não há pressãoNeste estado, a resistência de saída do sensor pode ainda responder a alterações de pressão e a relação correspondente deixa de ser aplicável à ficha de dados de referência;
• Se a superfície de suporte e a superfície de aplicação da força forem ambas superfícies rígidas e duras e a superfície de contacto for maior do que o tamanho do sensor (dimensão da área sensível do sensor 52 mm*10 mm),devido à própria estrutura do sensor, a resposta à pressão pode ser pequena e instável. Uma almofada redonda de borracha macia deve ser colocada no centro da área sensível, o diâmetro é ligeiramente menor do que a área sensível,e a área deve ser superior a 60% da área da área sensível;
• Pode usar fita adesiva de dois lados para fixar o sensor na superfície de suporte.Recomenda- se a utilização de fita adesiva de dois lados da marca 3M• fornecer serviços personalizados;
• Após o sensor ser estressado e manter a pressão, o valor da resistência de saída irá deslocar-se ligeiramente ao longo do tempo, geralmente dentro de 5%.Na operação de calibração, o tempo de espera após a aplicação de pressão é consistente com o tempo de espera em aplicações reais.Recomenda-se que o utilizador organize o sensor de acordo com o cenário de aplicação real e teste os parâmetros de deriva por si próprio..

Anúncios

• Ao utilizar o sensor, tentar que a carga recebida seja uniforme e evitar o contacto direto com o sensor por objetos afiados;
• A utilização a uma distância superior reduzirá o desempenho do sensor ou até mesmo o destruirá;
• O terminal do sensor é feito de cobre e material revestido de estanho, e o chumbo pode ser soldado de acordo com as necessidades.Recomenda-se que não exceda 300°C, e o tempo de contacto não deve exceder 1 segundo, a fim de evitar que a alta temperatura derrete e deforme o substrato do filme.
