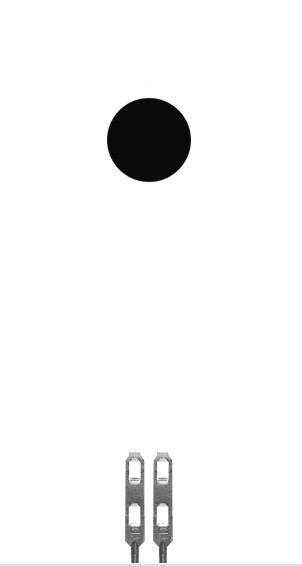

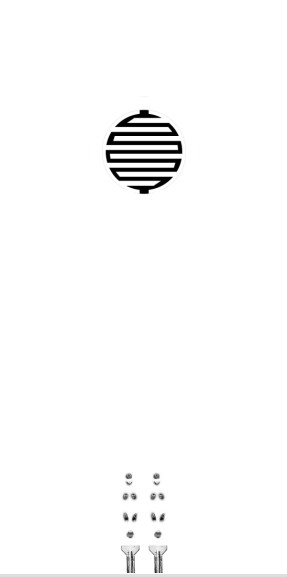

Série flexível esperta do sensor DF9-40 da pressão do filme fino
Descrição
O sensor flexível da pressão do filme fino da série DF9-40 é um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia de sensor flexível da pressão. É imprimido no material fino flexível com adesão forte, resistência de dobra e sensibilidade alta de materiais funcionais Nano flexíveis, para conseguir a sensibilidade alta da detecção da pressão.
O sensor da pressão do filme fino é um sensor resistive. A resistência de saída diminui como a pressão nos aumentos da superfície do sensor. A pressão pode ser medida com um relacionamento específico da pressão-resistência. É apropriado para encenações da medida da pressão em superfícies flexíveis, e pode ser amplamente utilizado na casa esperta, nos produtos eletrónicos de consumo, na eletrônica automotivo, no equipamento médico, no controle industrial, em robôs espertos e em outros campos.
A série DF9-40 tem atualmente 500g, 2kg, 5kg, 10kg, 20kg e outros modelos diferentes da escala.
Características
Ø Ultra-fino, espessura menos de 0.3mm
Resposta rápida de Ø
A longa vida de Ø, passou o teste de pressão de mais de 1 milhão vezes
Ø o circuito de detecção é simples, fácil de integrar e aplicar-se
O perfil do sensor de Ø pode ser personalizado
Ø os parâmetros da escala do sensor pode ser personalizado
Ø passou a autenticação de RoHS
Parâmetros do produto
| Logotipo | Tamanho (milímetros) |
| Comprimento | 45,7 |
| Largura | 10 |
| Zona sensível | φ7.5 |
| Passo do Pin | 2,54 |
| Tolerância | 0,2 |
Índice do desempenho
| Modelo | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Escala | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Espessura | ≤0.3mm | ||||
| Dimensão | Veja a descrição da especificação e do tamanho | ||||
| Pointnote 1 da resposta | ≤20g | ≤300g | ≤700g | ||
| Repetibilidade | ±5% (50%Loaded) | ||||
| Consistencynote2 | ±10% (grupo do mesmo modelo) | ||||
| Histerese | +15% (RF+ - RF) /RF+ | ||||
| Durabilidade | > um milhão de vezes | ||||
| Resistência inicial | >10MΩ (Não-carregado) | ||||
| Tempo de resposta | < 1ms=""> | ||||
| Tempo do resumo | < 15ms=""> | ||||
| Tensão do teste | C.C. típica 3.3V do valor | ||||
| Temperatura de funcionamento | -20℃ - 60℃ | ||||
| IEM | Nenhum produto | ||||
| ESD | Insensibilidade | ||||
Folha da referência de dados
|
Modelo: DF9-40@500g |
Modelo: DF9-40@2kg |
Modelo: DF9-40@5kg |
Modelo: DF9-40@10kg |
Modelo: DF9-40@20kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
