A melhor resposta rápida fina flexível do sensor SF45-65 da pressão do filme para o Multi-campo
Descrição

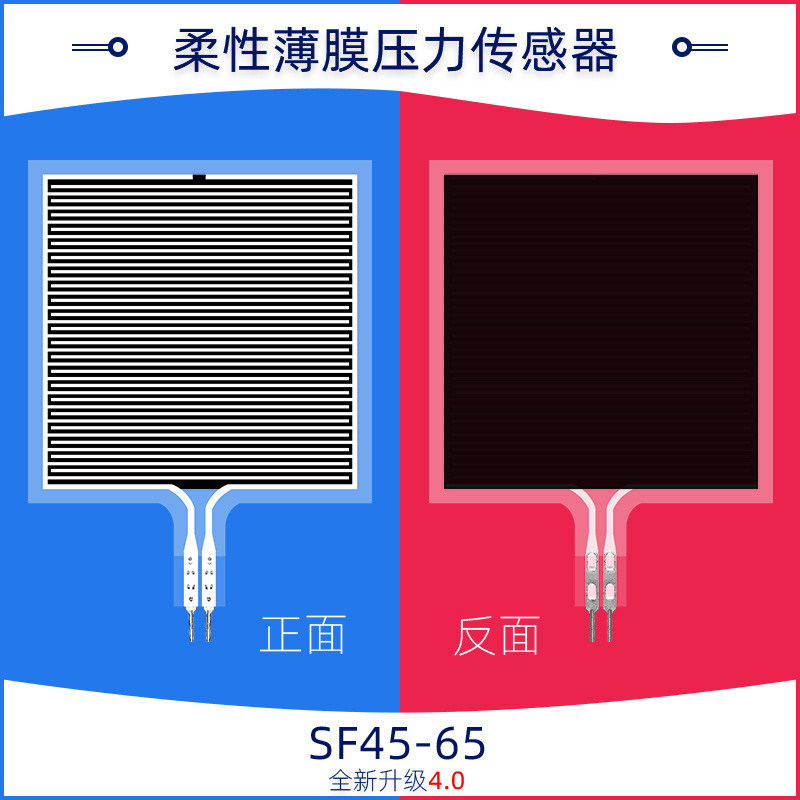

O sensor flexível da pressão do filme SF45-65 fino é um novo tipo de sensor que está usando a pressão flexível que detecta a tecnologia com direitos de propriedade intelectual independentes. É imprimido em materiais flexíveis e finos com adesão forte, resistência de dobra, e materiais nano-funcionais flexíveis da sensibilidade alta., de modo que possa conseguir a detecção da alto-sensibilidade de pressão.
O sensor flexível da pressão do filme SF45-65 é um sensor resistive. A resistência de saída diminui como a pressão aplicada à superfície dos aumentos do sensor. A pressão pode ser medida com um relacionamento específico da pressão-resistência.

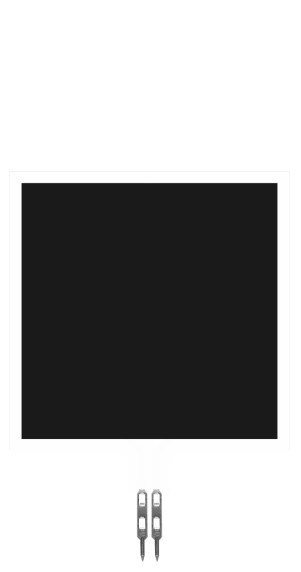

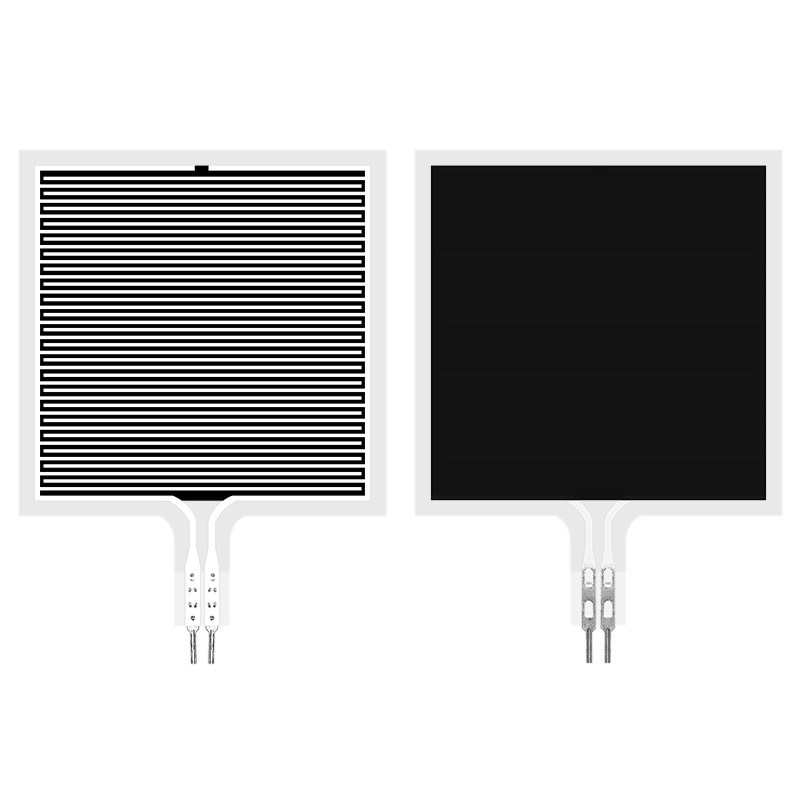

O sensor flexível da pressão do filme SF45-65 é um sensor da pressão com uma área delicada quadrada. A área delicada tem um tamanho de 46*46mm e pode medir a pressão dentro de 5kg. É apropriado para encenações da medida da pressão em superfícies flexíveis, e pode ser amplamente utilizado na casa esperta, nos produtos eletrónicos de consumo, na eletrônica automotivo, no equipamento médico, no controle industrial, em robôs espertos e em outros campos.
Características
Ø Ultra-fino, espessura menos de 0.4mm
Resistência de Ø à dobra
Resposta rápida de Ø
A longa vida de Ø, passou o teste de pressão de mais de 1 milhão vezes
Ø o sinal de saída é fácil de detectar
O comprimento do produto de Ø, tamanho, pacote do pino pode ser personalizado, etc.
Os parâmetros da escala do sensor de Ø podem ser personalizados.
Índice do desempenho
| Modelo |
SF45-65 |
| Escala |
0~5kg |
| Espessura |
≤0.4mm |
| Dimensão |
Veja a descrição da especificação e do tamanho |
| Ponto da resposta |
≤30g |
| Repetibilidade |
±5% (50%loaded) |
| Consistência |
±15% (veja a descrição da especificação e do tamanho) |
| Histerese |
+10% (RF + - RF) /RF+ |
| Durabilidade |
> um milhão de vezes |
| Resistência inicial |
>10MΩ (Não-carregado) |
| Tempo de resposta |
<1ms |
| Tempo do resumo |
<15ms |
| Tensão do teste |
C.C. típica 3.3V do valor |
| Temperatura de funcionamento |
-20℃ ~ 60℃ |
| IEM |
Nenhum produto |
| ESD |
Insensibilidade |
Folha da referência de dados
| Modelo |
pressão/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
resistance/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Circuito da referência
Instruções
O sensor da pressão do filme fino de SF45-65flexible não é um componente não-polar, lá é nenhum directionality no circuito;
- Ao usar-se, coloque por favor a pressão - zona sensível do sensor em uma empresa, superfície plana. Usar o sensor em uma superfície curvada ou irregular fará o sensor inicialmente condutor, isto é, em um estado da “resposta” quando não há nenhuma pressão; neste estado, a resistência de saída do sensor pode ainda responder para exercer pressão sobre mudanças, e o relacionamento correspondente é já não aplicável à folha de dados da referência;
- Se a superfície de apoio e a força que aplicam a superfície são superfícies rígidas e duras, e a superfície de contato é maior do que a área delicada do sensor, devido a própria estrutura do sensor, a resposta de pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa de ser afixada ao centro da área delicada, o diâmetro é levemente menor do que a área delicada, e a área deve ser maior de 60% da área da área delicada;
- Você pode usar fita frente e verso para fixar o sensor na superfície de apoio. Pague a atenção que a superfície de apoio está arrumada e limpa antes de colar. Recomenda-se usar fita frente e verso do tipo de 3M; proporcione serviços personalizados;
Anúncios
- Ao usar o sensor, tente fazer a carga recebeu uniformemente e evitar o contato direto com o sensor por objetos afiados;
- o uso da Sobre-escala reduzirá o desempenho do sensor ou mesmo destruirá o sensor;
- O terminal do sensor é feito do material de cobre e estanhado, e a ligação pode ser soldada de acordo com as necessidades. Deve-se notar que a temperatura de solda não deve ser demasiado alta, ele é recomendado que não deve exceder 300°C, e o tempo do contato não deve exceder 1 segundo, para impedir que a alta temperatura derreta e deforme a carcaça do filme.
