Insensibilidade personalizada do ESD dos sensores da pressão do filme fino de 0.3mm

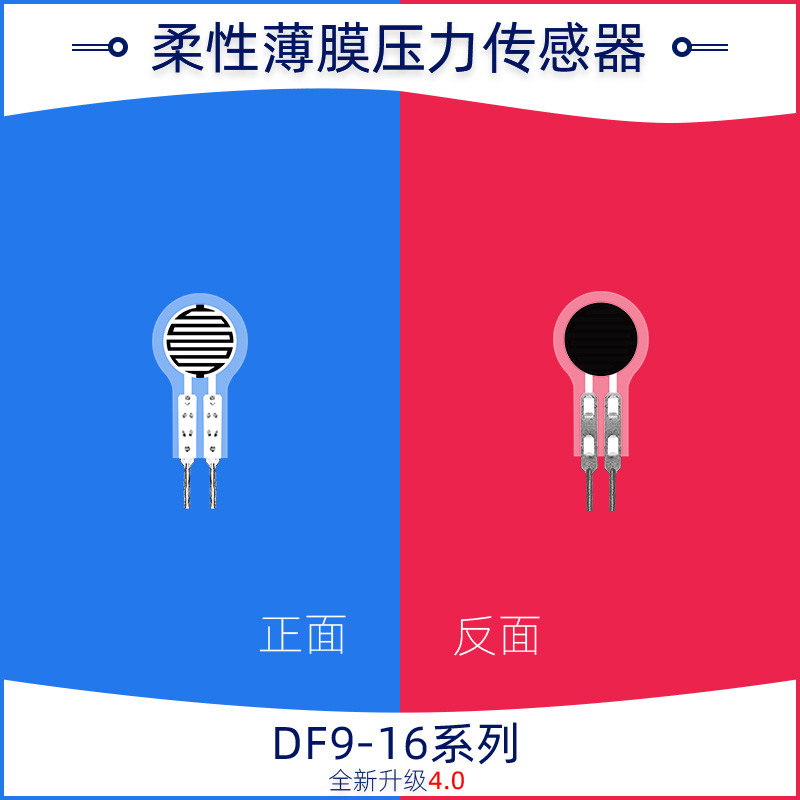

Série flexível humanizada do sensor DF9-16 da pressão do filme fino do projeto para a melhor vida

Descrição

O sensor flexível da pressão do filme fino da série DF9-16 é um novo tipo de sensor com direitos de propriedade intelectual independentes da tecnologia de sensor flexível da pressão. É imprimido no material fino flexível com adesão forte, resistência de dobra e sensibilidade alta de materiais funcionais Nano flexíveis, para conseguir a sensibilidade alta da detecção da pressão.
O sensor da pressão do filme fino é um sensor resistive. A resistência de saída diminui como a pressão nos aumentos da superfície do sensor. A pressão pode ser medida com um relacionamento específico da pressão-resistência. É apropriado para encenações da medida da pressão em superfícies flexíveis, e pode ser amplamente utilizado na casa esperta, nos produtos eletrónicos de consumo, na eletrônica automotivo, no equipamento médico, no controle industrial, em robôs espertos e em outros campos.
A série DF9-16 tem atualmente 500g, 2kg, 5kg, 10kg, 20kg e outros modelos diferentes da escala.

Características

Ø Ultra-fino, espessura menos de 0.3mm

Resposta rápida de Ø

A longa vida de Ø, passou o teste de pressão de mais de 1 milhão vezes

Ø o circuito de detecção é simples, fácil de integrar e aplicar-se

O perfil do sensor de Ø pode ser personalizado

Ø os parâmetros da escala do sensor pode ser personalizado

Ø passou a autenticação de RoHS

Parâmetros do produto

Índice do desempenho

Folha da referência de dados

Modelo: DF9-16@500g		Modelo: DF9-16@2kg		Modelo: DF9-16@5kg		Modelo: DF9-16@10kg		Modelo: DF9-16@20kg
pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ
0,05	34,87	0,2	11,20	0,5	8,66	1	4,38	2	4,85
0,1	14,87	0,4	6,07	1	4,68	2	3,05	4	3,67
0,2	7,39	0,6	4,31	1,5	3,60	3	2,50	6	3,06
0,25	6,14	0,8	3,43	2	3,11	4	2,20	8	2,73
0,3	5,19	1	2,97	2,5	2,78	5	2,00	10	2,55
0,4	4,37	1,2	2,67	3	2,55	6	1,85	12	2,43
0,5	3,77	1,4	2,48	3,5	2,36	7	1,76	14	2,36
		1,6	2,30	4	2,17	8	1,70	16	2,31
		1,8	2,19	4,5	1,98	9	1,63	18	2,27
		2	2,08	5	1,83	10	1,60	20	2,23

Circuito da referência
