Tipo inteligente sensor do varistor da palmilha do sensor flexível inteligente da pressão do filme do Multi-ponto
Descrição

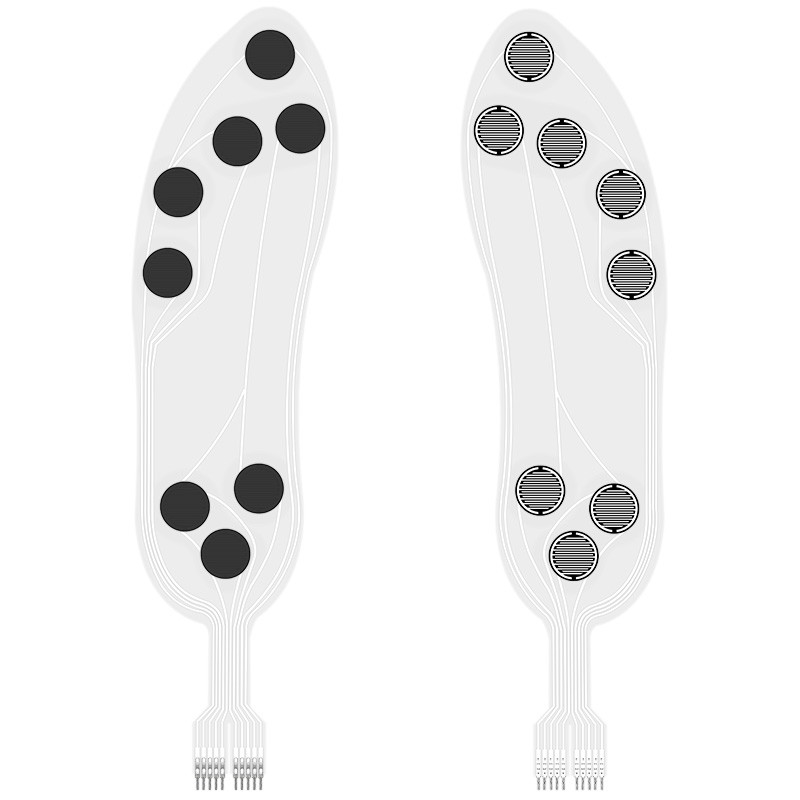

O sensor flexível da pressão do filme ZNX-01 é um novo tipo de sensor que está usando a pressão flexível que detecta a tecnologia com direitos de propriedade intelectual independentes. Imprime materiais nano-funcionais flexíveis com adesão forte, resistência de dobra e sensibilidade alta em materiais flexíveis e claros. , De modo que possa conseguir a detecção da alto-sensibilidade de distribuição de pressão relativa à planta do pé.
O sensor flexível da pressão do filme ZNX-01 é um sensor resistive. A resistência de saída diminui como a pressão aplicada à superfície dos aumentos do sensor. Com um relacionamento específico da pressão-resistência, a pressão pode ser medida. Ajuste o sensor ZNX-01 para a sola, pode detectar a pressão relativa à planta do pé quando o corpo humano é estando e de passeio, e os dados da detecção podem ser usados para a análise relativa à planta do pé da pressão.
Características
Ø Ultra-macio, espessura menos de 0.3mm
Ø fácil integrar
Velocidade e alta resolução rápidas da resposta de Ø
O tempo longo de Ø, passou o teste da imprensa de mais de 1 milhão vezes
Ø o sinal de saída é fácil de detectar
Ø impermeável, umidade-prova, respirável
Índice do desempenho
| Modelo | ZNX-01 |
| Escala | 0~10kg |
| Espessura | ≤0.45mm |
| Dimensão | Veja a descrição da especificação do tamanho (customizável) |
| Pointnote 1 da resposta | ≤400g |
| Durabilidade | > um milhão de vezes |
| Resistência inicial | >10MΩ (Não-carregado) |
| Tempo de resposta | <1ms |
| Tempo do resumo | <15ms |
| Tensão do teste | C.C. típica 3.3V do valor |
| Temperatura de funcionamento | -20℃ ~ 60℃ |
| IEM | Nenhum produto |
| ESD | Insensibilidade |

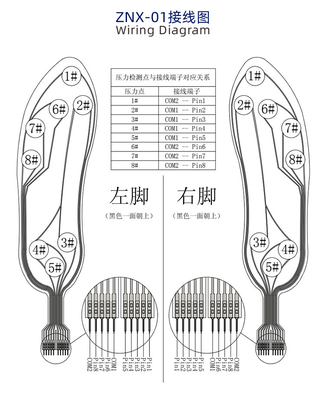

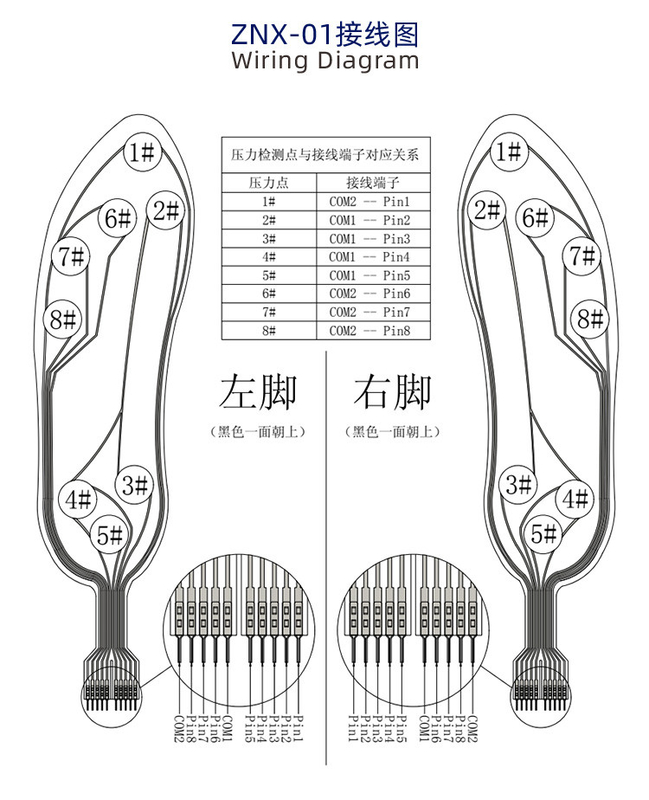

| Logotipo | comprimento | largura | Área delicada | Passo do Pin | Tolerância |
| Tamanho (milímetros) | 307 | 85 | 8*φ20 | 2,54 | 0,2 |
o sensor da pressão do filme 1.ZNX-01flexible fino não é um componente não-polar, lá é nenhum directionality no circuito; Ao usar-se, coloque por favor a pressão - zona sensível do sensor em uma empresa, superfície plana. Usar o sensor em uma superfície curvada ou irregular fará o sensor inicialmente condutor, isto é, em um estado da “resposta” quando não há nenhuma pressão; neste estado, a resistência de saída do sensor pode ainda responder para exercer pressão sobre mudanças, e o relacionamento correspondente é já não aplicável à folha de dados da referência;
2.If a superfície de apoio e a força que aplicam a superfície são superfícies rígidas e duras, e a superfície de contato é maior do que a área delicada do sensor, devido a própria estrutura do sensor, a resposta de pressão pode ser pequena e instável. Uma almofada de borracha macia redonda precisa de ser afixada ao centro da área delicada, o diâmetro é levemente menor do que a área delicada, e a área deve ser maior de 60% da área da área delicada;
3.You pode usar fita frente e verso para fixar o sensor na superfície de apoio. Pague a atenção que a superfície de apoio está arrumada e limpa antes de colar. Recomenda-se usar fita frente e verso do tipo de 3M; proporcione serviços personalizados;
4.After o sensor é forçado e mantém a pressão, o valor da resistência de saída derivará levemente ao longo do tempo, geralmente dentro de 5%. Este erro pode ser reduzido pelo método da calibração do sincronismo. Na operação da calibração, o tempo de espera após ter aplicado a pressão é consistente com o tempo de espera em aplicações reais. Desde que o estado da força do sensor é diferente em encenações diferentes da aplicação, recomenda-se que o usuário arranja o sensor de acordo com a encenação real da aplicação e testa os parâmetros da tração sós.
