1. Introdução Geral

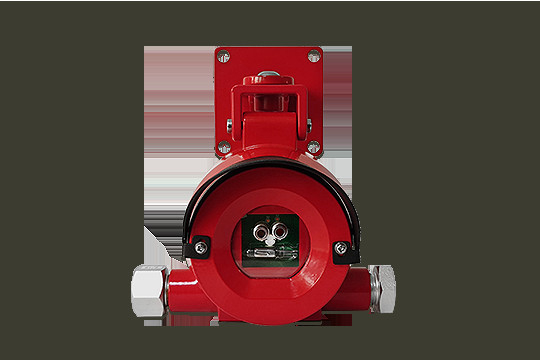

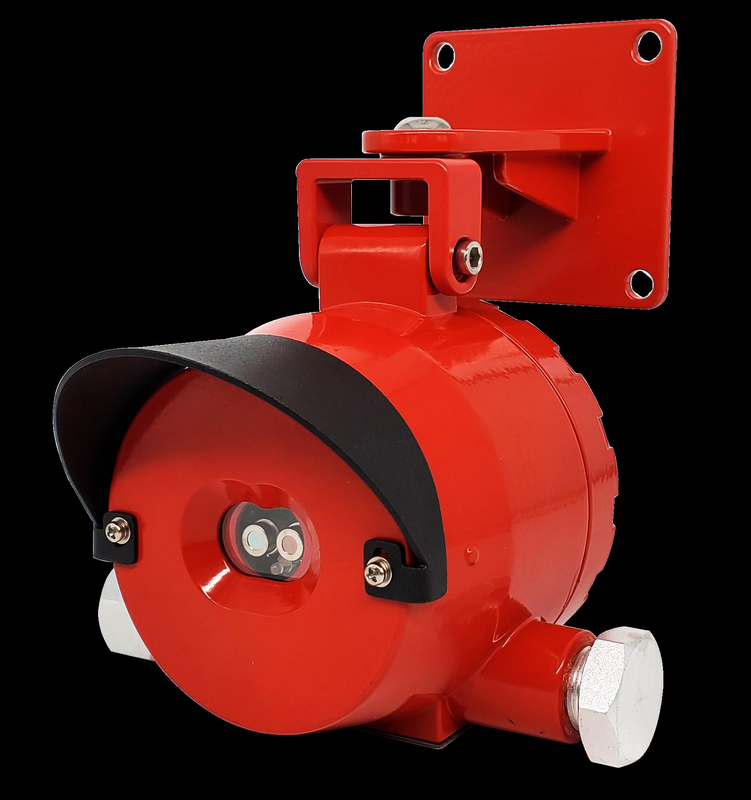

O detector de chama IR triplo FD10-IR3 é um novo tipo de equipamento inteligente de detecção de incêndio. Os detectores usam 3 sensores infravermelhos com diferentes comprimentos de onda com filtragem de banda estreita. Um sensor é usado para refletir o comprimento de onda central das informações da chama. Os outros dois sensores são usados para monitorar outras radiações infravermelhas no ambiente. Combinando com as características de cintilação da chama, analisando através de microprocessadores de alta velocidade e calculando por algoritmos matemáticos, o espectro de radiação com características de chama é confirmado como um alarme de incêndio.
O detector suprime a interferência da luz solar, raios, soldagem elétrica, radiação térmica, interferência eletromagnética, vibração mecânica e outras interferências, alcançando assim a resposta rápida e a identificação precisa do sinal da chama.
2. Principais Características
Faixa espectral de resposta: 3,8μm, 4,3μm, 5,0μm
Tempo de resposta: <30s
Proteção de entrada: IP66
Tensão de alimentação: DC24V±6V
A distância de detecção mais longa pode atingir 50 metros
Usando chip de processamento de dados de 32 bits de alta velocidade, baixo consumo e alto desempenho
Excelente resistência a interferências de radiofrequência e eletromagnéticas
Algoritmo de patente perfeito, resposta rápida, alta estabilidade, forte capacidade anti-falso alarme
Ângulo de detecção de 90°
A distância de detecção mais longa pode atingir 50 metros
Configurações de sensibilidade de vários níveis para atender às necessidades de diferentes ocasiões
Barra magnética ajusta a sensibilidade, sem necessidade de abrir a tampa no local
Design à prova de explosão, adequado para áreas perigosas em muitos tipos de locais industriais
3. Principais especificações técnicas
Faixa espectral de resposta3.8μm, 4.3μm, 5.0μmObjeto de detecçãoChamaMétodo de detecção
Método de exibiçãoLuzes LEDIndicação de statusLED verde pisca para indicar operação normal (o número de piscadas a cada 3 segundos representa o nível de sensibilidade) LED vermelho sempre aceso para indicar um alarmeMétodo de operaçãoBarra magnética para ajustar a sensibilidade (4 níveis no total)Saída de sinal
Tempo de resposta<30sEx gradeEx d IIC T6 Gb >
4. Parâmetros Técnicos
| Resposta espectral | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3.8μm, 4.3μm, 5.0μm FD10-UVIR2: 185~260nm, 4.3μm, 5.0μm |
|
| Método de detecção | Amostragem em tempo real do caminho óptico |
| Exibição | Luzes LED |
| Indicação de status | LED verde pisca para indicar operação normal (o número de piscadas a cada 3 segundos representa o nível de sensibilidade) |
| LED vermelho sempre aceso para indicar um alarme | |
| Método de operação | Barra magnética, ajuste a sensibilidade (4 níveis) |
| Saída de sinal | Analógico 4-20mA |
| Relés passivos (para falha e alarme) | |
| Grau Ex | ExdⅡC T6 Gb/ Ex tD A21 |
| Proteção de entrada | IP66 |
| Potência de entrada | DC24V±6V |
| Corrente de trabalho | ≤30mA (DC24V) |

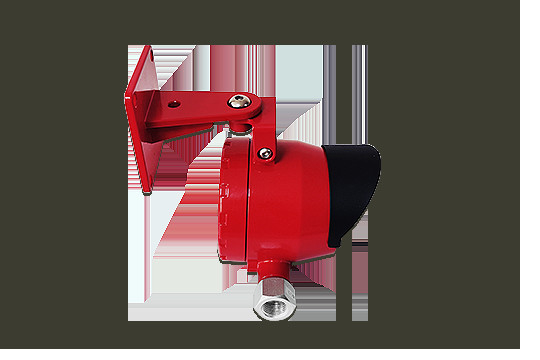

| Método de instalação | Montado na parede ou elevação ou tubo de sustentação |
| Tempo de resposta |
FD10-IR2: ≤10s |
|
Distância de detecção |
FD10-UV: 30m, fogo de N-heptano de 0,3m×0,3m |
| FD10-IR2: 50m, fogo de N-heptano de 0,3m×0,3m | |
| RD10-IR3: 50m, fogo de N-heptano de 0,3m×0,3m | |
| FD10-UVIR2: 50m, fogo de N-heptano de 0,3m×0,3m | |
| Temperatura de trabalho | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Campo de visão | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Peso | 1,5±0,2kg |
| Material da carcaça | Alumínio fundido sem cobre |
| Rosca de entrada do cabo | NPT1/2 |
| Umidade de trabalho | ≤95%RH (sem condensação) |
